YLOD w PS3 (Yellow Light of Death): co oznacza żółta dioda i czy naprawa się opłaca

Co oznacza YLOD w PS3

Po włączeniu dioda świeci chwilę na zielono, potem na żółto, konsola wydaje trzy sygnały i gaśnie, a dioda miga na czerwono. Obrazu nie ma. To YLOD (Yellow Light of Death): konsola wykryła awarię sprzętu i wyłączyła się przed startem systemu.

Usterka dotyczy głównie pierwszych, dużych PS3 („fat”), zwłaszcza tych z układem graficznym RSX w procesie 90 nm. W PS3 Slim i Super Slim procesor Cell i RSX są w mniejszym procesie i mniej się grzeją, więc YLOD zdarza się w nich wyraźnie rzadziej.

Najpierw odróżnij YLOD od innych usterek

Czerwony ekran przy starcie to inna, zwykle tańsza usterka: zobacz naprawę RSOD (Red Screen of Death).

Sam możesz wykluczyć zasilanie: wyjmij kabel na kilka minut, podłącz konsolę prosto do gniazdka i włącz ją po ostygnięciu. Jeśli żółta dioda wraca, to sprzęt. Tryb awaryjny nie pomoże, bo konsola gaśnie wcześniej.

Co się psuje i dlaczego

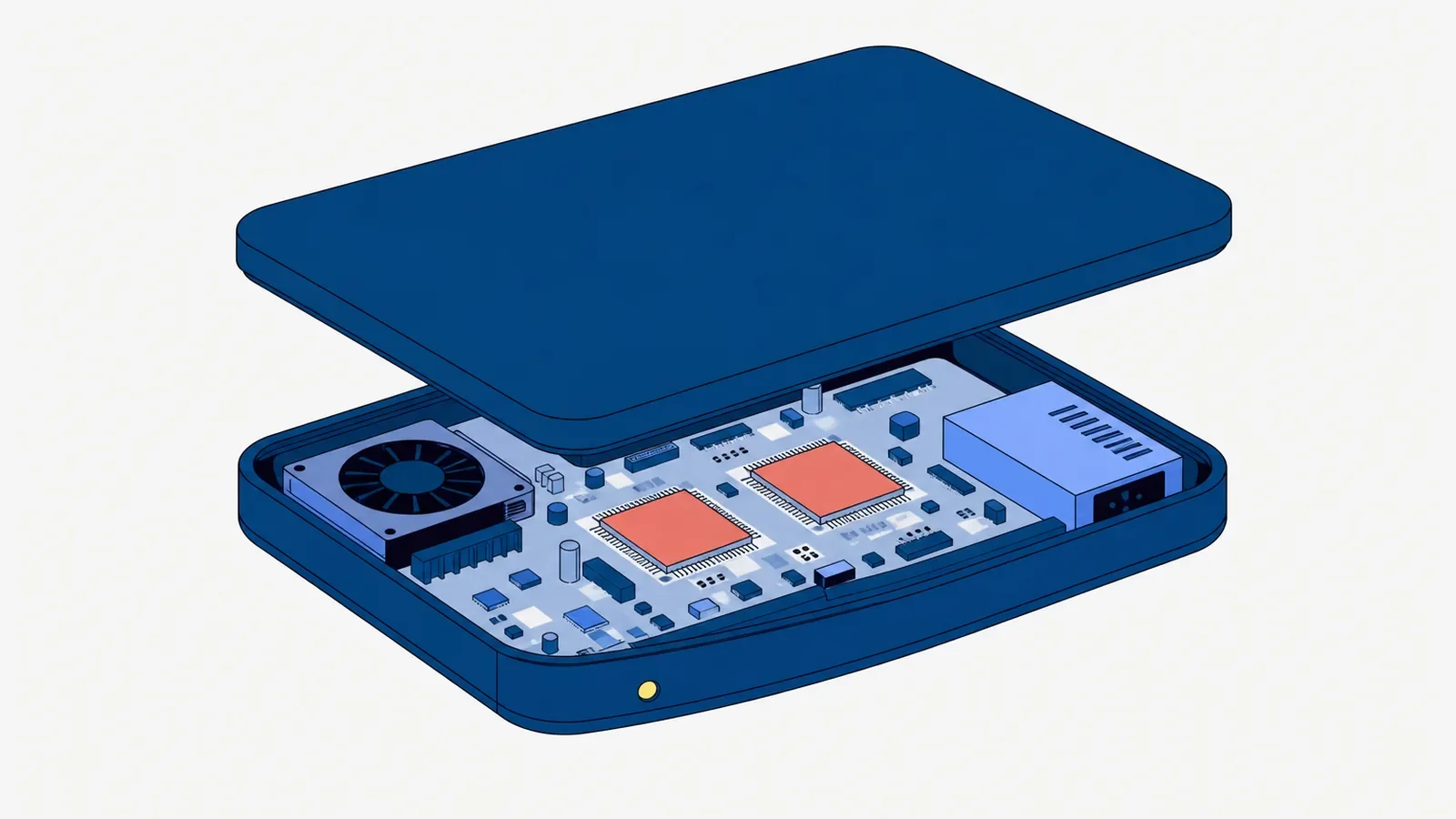

• Połączenia pod Cell i RSX. Oba układy są przylutowane kulkami lutowia bezołowiowego, które pękają po latach nagrzewania i stygnięcia. Kurz i zaschnięta pasta to przyspieszają.
• Wnętrze RSX. W układach 90 nm pękają często połączenia wewnątrz samego układu, między krzemem a jego podłożem. Tego nie naprawi żadna praca przy kulkach pod układem.
• Zasilanie procesorów. Rzadziej winne są zużyte kondensatory przy Cell i RSX albo zasilacz, dlatego przed lutowaniem serwis robi pomiary.

Reflow, reballing czy wymiana układu

• Reflow to podgrzanie układu bez zdejmowania go z płyty. Konsola często ożywa, ale zwykle na krótko. To też domowe sposoby z opalarką albo piekarnikiem, którymi łatwo zniszczyć płytę.
• Reballing to zdjęcie układu, nałożenie nowych kulek lutowia i ponowne przylutowanie. Jest trwalszy, gdy pękły połączenia między układem a płytą, ale nie naprawia pęknięć wewnątrz RSX.
• Wymiana RSX na nowszy układ (65 albo 40 nm) z płyty dawcy, zwykle z PS3 Slim. Przy RSX 90 nm to najtrwalsze rozwiązanie, ale wymaga stacji BGA, a nowych układów nie ma w sprzedaży, więc nie każdy serwis to robi.

Zapytaj serwis wprost, którą metodę zastosuje i jaką daje gwarancję, bo zdarza się, że reflow sprzedaje się jako reballing. Przy okazji konsola powinna dostać nową pastę i czyszczenie i konserwację. Sama naprawa to zwykle kilka dni, dłużej, gdy trzeba szukać układu z dawcy.

Czy naprawa YLOD się opłaca

Ceny serwisów porównasz na stronie naprawy płyty głównej, a ostateczną kwotę serwis poda po diagnozie. Porównaj ją z ceną używanej PS3 Slim w dobrym stanie. Naprawa ma sens, gdy zależy Ci na zapisach (dysk PS3 jest zaszyfrowany i działa tylko w swojej konsoli) albo masz pierwszy model uruchamiający gry z PS2, ceniony przez kolekcjonerów. Podobną usterkę w Xboksie 360 opisujemy w artykule o naprawie RROD (Red Ring of Death).
