Naprawa płyty głównej Xbox One, PS4 i PS5: konsola się nie włącza, gaśnie albo świeci na niebiesko

Objawy uszkodzonej płyty głównej w konsoli

Na płycie głównej siedzi procesor z grafiką (APU), pamięć, sekcja zasilania i układy portów, więc jej awaria wygląda różnie w zależności od tego, co padło. Najczęściej:

• konsola nie reaguje na przycisk zasilania, choć kabel i gniazdko są sprawne,
• włącza się na sekundę, piszczy i od razu gaśnie,
• wyłącza się w trakcie gry, zwykle przy większym obciążeniu, a wentylator przed tym wyje,
• PS4 albo PS5 świeci pulsującym niebieskim światłem i nie przechodzi do normalnej pracy,
• obraz ma kolorowe artefakty, zawiesza się albo nie ma go wcale, mimo że konsola świeci normalnie.

Najpierw wyklucz zasilacz, napęd, dysk i HDMI

Te same objawy dają części, które wymienia się dużo prościej niż naprawia płytę.

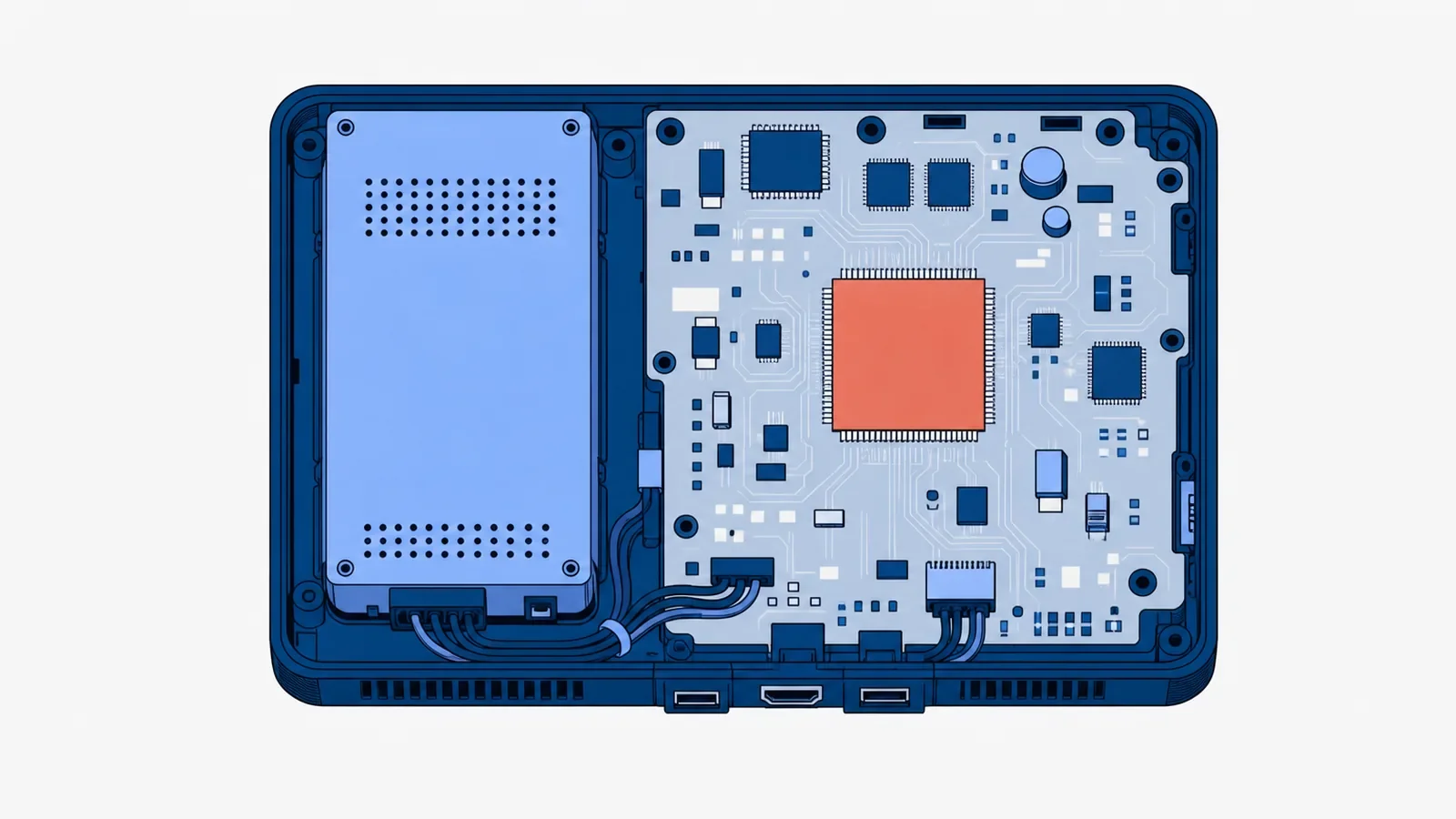

W PS4, PS5, Xboksie One S i One X oraz w Xboksach Series zasilacz jest osobnym modułem wewnątrz obudowy, przykręconym obok płyty. Pierwszy Xbox One i Xbox 360 mają zasilacz zewnętrzny, tak zwaną kostkę. Zasilacz wymienia się w całości, bez lutowania, dlatego serwis zawsze sprawdza go przed płytą.

Jeśli konsola działa, a nie ma tylko obrazu, zacznij od wymiany gniazda HDMI albo wymiany retimera HDMI. Gdy kłopot dotyczy tylko płyt, chodzi zwykle o naprawę napędu optycznego, także w Xboksie Series X.

Konsola nie widzi Wi-Fi albo nie łączy się z siecią

Xbox, PS4 albo PS5, które nie widzą Wi-Fi albo nie łączą się z siecią, rzadko mają uszkodzoną płytę. Uruchom ponownie router i konsolę z pełnym odłączeniem zasilania, wpisz hasło od nowa i zrób test połączenia w ustawieniach sieci konsoli. Pierwsza, gruba PS4 obsługuje tylko Wi-Fi 2,4 GHz i nie zobaczy sieci nadawanej wyłącznie w 5 GHz. Na koniec podłącz konsolę kablem LAN: gdy na kablu internet działa, a Wi-Fi nie widzi żadnej sieci nawet tuż przy routerze, uszkodzony jest moduł Wi-Fi, jego antena albo zasilanie modułu na płycie. W PS4 ten sam układ obsługuje Bluetooth, więc często przestają wtedy działać też pady bez kabla.

BLOD w PS4 i PS5: co oznacza pulsujące niebieskie światło

Przy starcie PS4 dioda najpierw pulsuje na niebiesko, a gdy konsola wyśle obraz do telewizora, zmienia kolor na biały. Jeśli zostaje niebieska, konsola nie zakończyła uruchamiania. Sony wskazywało cztery możliwe przyczyny: zgodność z telewizorem, zasilacz, dysk twardy i inne podzespoły. Dlatego BLOD (blue light of death) nie jest wyrokiem dla płyty: zdarza się, że winny jest dysk w PS4 albo poluzowane śruby napędu w PS5.

W PS5 częstą przyczyną jest przegrzewanie APU. Sony zamiast pasty termoprzewodzącej używa w niej ciekłego metalu, który z czasem potrafi się przemieścić i utlenić. Na procesorze zostają suche miejsca, APU się przegrzewa i konsola wyłącza się albo wpada w pętlę startu.

Co psuje się na płycie konsoli i dlaczego

• Połączenia pod APU. Procesor jest przylutowany kulkami lutowia (montaż BGA). Cykle nagrzewania i stygnięcia przez lata gry osłabiają je, aż konsola zaczyna gasnąć, pokazywać artefakty albo w ogóle nie startuje. Tak samo psuły się Xbox 360 z czerwonym pierścieniem (zobacz naprawa RROD) i PS3 z żółtą diodą.
• Sekcja zasilania. Przepięcia z sieci albo przez kabel HDMI, uszkodzony zasilacz czy zalanie potrafią zewrzeć kondensatory i tranzystory przy procesorze. Konsola wtedy nie reaguje albo gaśnie zaraz po włączeniu.
• Przegrzanie. Kurz w radiatorze i zaschnięta pasta nie psują płyty od razu, ale przyspieszają wszystkie powyższe usterki.

Jak przebiega naprawa i ile trwa

1. Wywiad i testy z zewnątrz: zasilacz, kabel, dysk, HDMI.

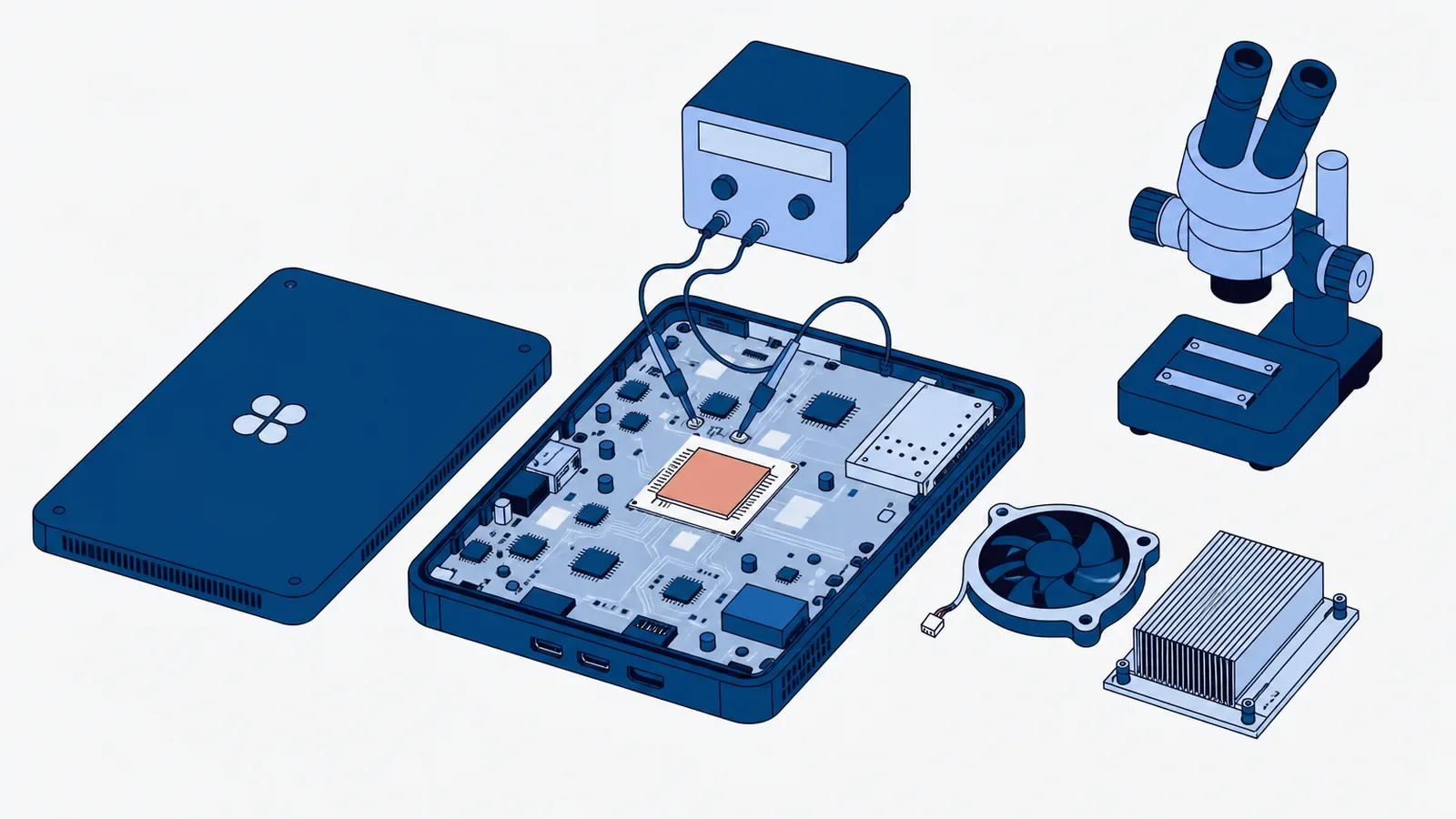

2. Pomiary: serwis sprawdza zwarcia na liniach zasilania i pobór prądu, a gorący element pokazuje kamera termowizyjna.
3. Wycena: kwotę serwis podaje po diagnozie. Zapytaj, czy diagnoza jest płatna osobno.
4. Naprawa: wymiana elementów sekcji zasilania pod mikroskopem, wymiana ciekłego metalu w PS5, a przy uszkodzonych połączeniach pod APU reballing, czyli zdjęcie układu, nałożenie nowych kulek lutowia i ponowne przylutowanie.
5. Testy w grze pod obciążeniem i kontrola temperatur.

Wymiana elementu w sekcji zasilania bywa gotowa w kilka godzin albo następnego dnia. Reballing APU to praca na kilka dni, dłużej, gdy trzeba sprowadzić części. Przy okazji warto zlecić czyszczenie i konserwację, bo konsola i tak jest rozebrana.

Przy naprawie płyty gry i zapisy zwykle zostają. Przy wymianie całej płyty przepadają: dysk w PS4 jest zaszyfrowany kluczem tej konkretnej płyty, a w PS5 pamięć SSD jest przylutowana do płyty. Dodatkowo napęd w PS5 i Xboksie Series X jest sparowany z płytą, więc serwis musi przenieść jego elektronikę razem z konsolą.

Od czego zależy cena

Ceny, które serwisy podają dla poszczególnych konsol, znajdziesz w tabeli pod tekstem. W Twoim przypadku kwota zależy od tego:

• czy wystarczy wymiana kilku elementów, czy potrzebny jest reballing albo wymiana APU,
• jaka to konsola: nowsze modele mają droższe układy i trudniejszy montaż,
• czy przy okazji trzeba wymienić zasilacz, ciekły metal albo gniazdo HDMI,
• czy diagnoza jest płatna osobno i czy wlicza się w naprawę.

Przed otwarciem konsoli nie wiadomo, co dokładnie padło, dlatego ostateczną kwotę serwis podaje po pomiarach.

Czy naprawa się opłaca

W PS5 i Xboksach Series zwykle tak, bo nowa konsola kosztuje znacznie więcej, a na płycie są Twoje dane. W PS4, Xboksie One i starszych konsolach porównaj koszt naprawy z ceną używanego egzemplarza w dobrym stanie. Przy Xboksie 360 i PS3 decyduje często sentyment albo zapisy z gier: reballing przywraca je do życia, ale nie zawsze na lata.

Czy można naprawić płytę samemu

Nie. Reballing i wymiana elementów przy APU wymagają stacji na gorące powietrze, mikroskopu i doświadczenia, a ciekły metal w PS5 przewodzi prąd i rozlany zwiera elementy na płycie. Samemu wyczyść kurz z wlotów, sprawdź kabel, gniazdko, inny telewizor i tryb awaryjny w PlayStation.
