Xbox 360 red ring (RROD): co znaczą czerwone światła i czy naprawa się opłaca

W skrócie

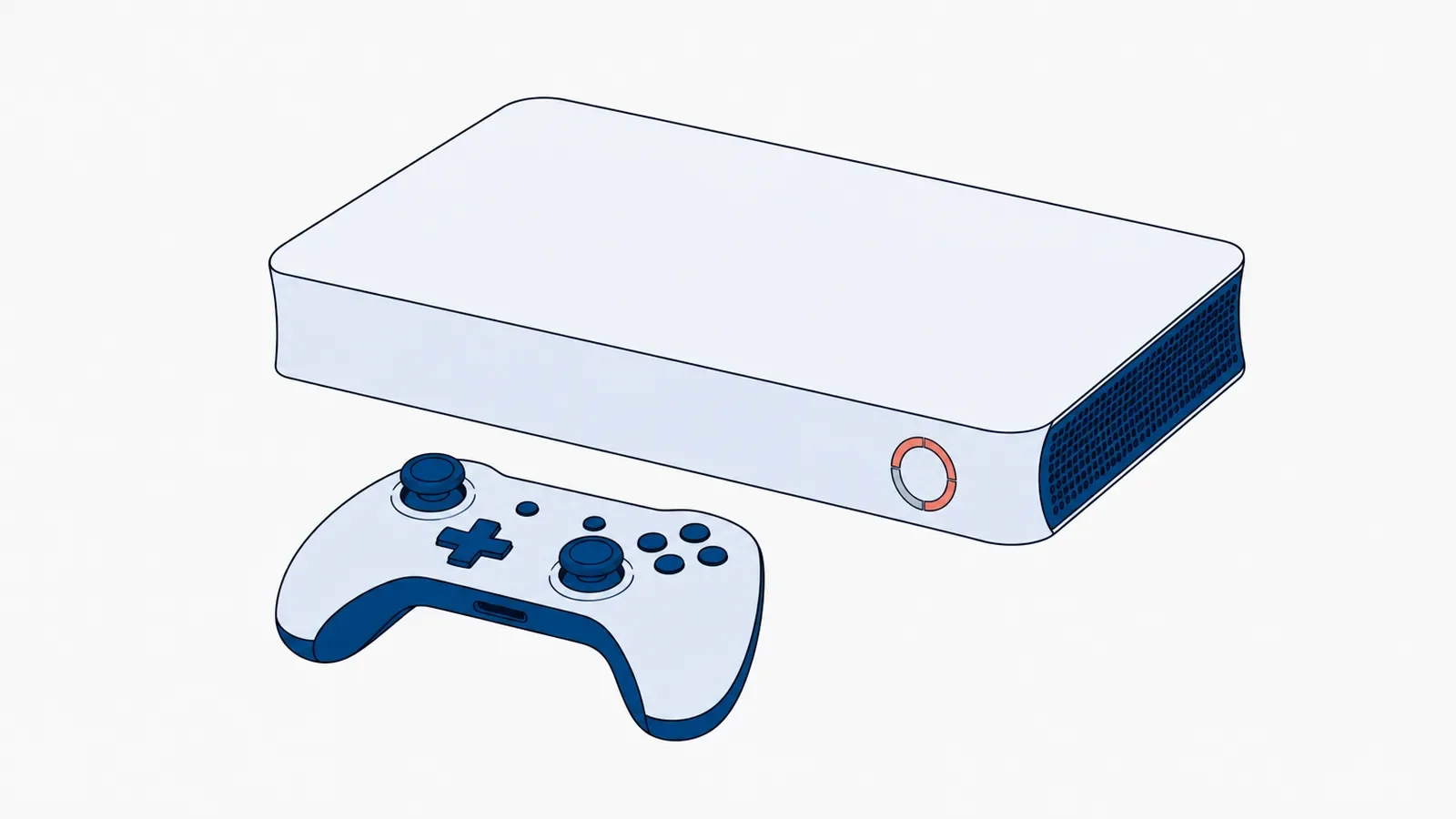

RROD (Red Ring of Death, „czerwony pierścień śmierci”) to trzy ćwiartki pierścienia wokół przycisku zasilania migające na czerwono: ogólna awaria sprzętu, zwykle połączeń układu graficznego. Zanim oddasz konsolę do serwisu, sprawdź zasilacz i kabel, bo zdarza się, że winny jest właśnie on. Jeśli to nie pomaga, potrzebna jest naprawa płyty głównej.

Ile czerwonych świateł: co oznacza każda liczba

Pierścień wokół przycisku zasilania ma cztery ćwiartki. Przy błędzie świecą na czerwono, a ich liczba mówi, co się stało. Dotyczy to Xboksów 360 w pierwotnej, dużej obudowie, wydanych przed modelem Xbox 360 S.

Dwie ćwiartki znikają zwykle po ostygnięciu, ale jeśli wracają po kilku minutach gry, winne są kurz i zaschnięta pasta: pomaga czyszczenie i konserwacja, zanim przegrzanie przejdzie w trwałą awarię.

Xbox 360 S i Xbox 360 E nie mają pierścienia z czterech ćwiartek, więc klasycznego RROD w nich nie zobaczysz. Przegrzanie sygnalizują migającym czerwonym światłem przy przycisku zasilania i komunikatem na ekranie, a inne awarie kodem błędu wyświetlanym na telewizorze.

Zanim oddasz konsolę: co sprawdzić samemu

1. Odłącz kabel zasilający od gniazdka i od konsoli na kilka minut, potem podłącz go z powrotem.
2. Spójrz na diodę zasilacza (zewnętrznej „kostki”). Zielona przy włączonej konsoli i pomarańczowa przy wyłączonej to dobry znak. Czerwona oznacza, że zasilacz się wyłączył, na przykład z przegrzania: ostudź go w przewiewnym miejscu i spróbuj ponownie.
3. Podłącz konsolę bezpośrednio do gniazdka w ścianie, bez listwy, i wypróbuj inne gniazdko.
4. Postaw konsolę tak, żeby kratki z boków i z tyłu miały wolne miejsce, a zasilacz nie leżał na dywanie ani pod konsolą.

Jeśli po tym trzy ćwiartki nadal migają, usterka jest w konsoli. Nie próbuj krążących w internecie sposobów z celowym przegrzaniem Xboksa, na przykład owinięciem go ręcznikiem: konsola ruszy najwyżej na chwilę, a możesz uszkodzić zasilacz i elementy, które dotąd działały.

Dlaczego Xbox 360 dostawał RROD

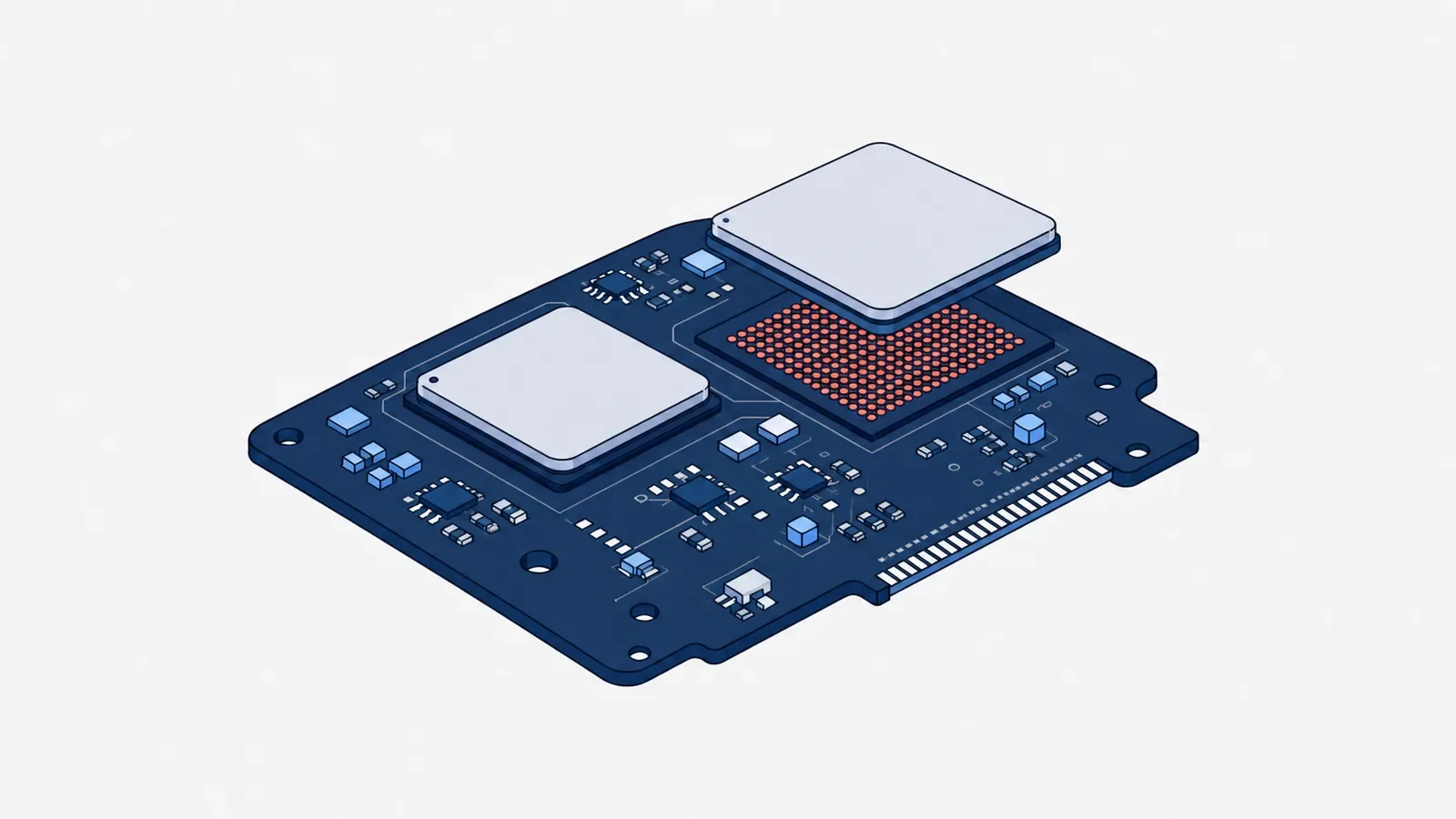

Procesor i układ graficzny Xboksa 360 są przylutowane do płyty setkami drobnych kulek lutowia (montaż BGA). Każde włączenie konsoli to nagrzanie, każde wyłączenie to stygnięcie, a materiały rozszerzają się przy tym w różnym tempie. Po setkach takich cykli połączenia pękają i konsola traci kontakt z układem.

Przez lata winą obarczano wysoką temperaturę i lut bezołowiowy. Microsoft opisał przyczynę dopiero w 2021 roku, w dokumencie o historii Xboksa: pękały połączenia wewnątrz samego układu graficznego, między jego rdzeniem a podłożem, a szkodziły im właśnie zmiany temperatury, nie sam jej szczyt. Kolejne wersje płyty dostawały poprawki, na przykład klej w narożnikach układów i dodatkowy radiator, a wersja Jasper z końca 2008 roku dostała nowszy, chłodniejszy układ graficzny. Dlatego najczęściej psuły się pierwsze egzemplarze.

Program Microsoftu: dlaczego dziś już nie pomoże

W lipcu 2007 roku Microsoft wydłużył gwarancję na tę jedną usterkę do trzech lat od zakupu i naprawiał konsole z trzema czerwonymi światłami bezpłatnie, łącznie z przesyłką. Później program objął też błąd E74. Ochrona liczyła się jednak od daty zakupu, a duże Xboksy 360 dawno zeszły ze sprzedaży, więc dziś żadna konsola się na nią nie łapie: naprawę zlecasz w niezależnym serwisie, na swój koszt.

Reflow, reballing czy wymiana układu

Serwis ma trzy sposoby na pęknięte połączenia, różniące się trwałością:

• Reflow to podgrzanie układu w stacji BGA według kontrolowanego profilu, aż lut pod nim się stopi i połączy na nowo. Jest szybki, ale często działa tylko przez jakiś czas, bo zmęczony lut i układ zostają.
• Reballing to zdjęcie układu, oczyszczenie pól, nałożenie nowych kulek lutowia i przylutowanie go z powrotem. Usuwa zmęczony lut między układem a płytą, dlatego zwykle wytrzymuje dłużej niż reflow.
• Wymiana układu graficznego na sprawny egzemplarz. Ma sens, gdy pękło coś wewnątrz układu, czego reballing nie naprawi.

Zapytaj serwis, co dokładnie zrobi i jaką daje na to gwarancję.

Jak przebiega naprawa i ile trwa

Serwis sprawdza zasilacz, rozbiera konsolę i ocenia płytę. Potem robi reflow, reballing albo wymianę układu, wymienia pastę i czyści chłodzenie, a na koniec testuje konsolę dłużej w grze. Reflow bywa gotowy tego samego albo następnego dnia, reballing i wymiana układu to zwykle kilka dni, dłużej, jeśli trzeba sprowadzić część. Jeśli nie wiesz, czy winny jest zasilacz, czy płyta, zacznij od diagnostyki.

Ile kosztuje i czy się opłaca

Naprawa RROD to naprawa płyty głównej, a ceny, które serwisy podają dla Xboksa 360 i innych konsol, znajdziesz na stronie naprawy płyty głównej. Na kwotę wpływa to, czy wystarczy reflow, czy potrzebny jest reballing albo nowy układ, a także stan płyty po wcześniejszych domowych próbach.

Używany, sprawny Xbox 360 kosztuje dziś niewiele, więc sama naprawa często przekracza jego wartość. Warto ją zrobić, gdy zależy Ci na tym konkretnym egzemplarzu: na zapisach i profilu na dysku, kolekcjonerskiej edycji albo konsoli z sentymentu. Jeśli chcesz tylko pograć, porównaj koszt naprawy z ceną używanego Xboksa 360 S albo E.

Podobną awarię PS3 sygnalizuje żółtą diodą, zobacz naprawę YLOD. Czerwony ekran przy starcie PS3 to już problem z systemem: naprawa RSOD.

Czy można naprawić RROD samemu

Kroki z zasilaczem, kablem i ustawieniem konsoli zrób sam. Reflow i reballing wymagają stacji BGA, która grzeje płytę od dołu i układ od góry według ustalonego profilu temperatur. Opalarką łatwo wygiąć płytę i uszkodzić sąsiednie elementy, a po takiej próbie trwała naprawa jest trudniejsza.
