iPhone nie ładuje się albo nie widzi komputera? Układ U2 (Tristar): objawy i naprawa

Co to jest układ U2 w iPhonie

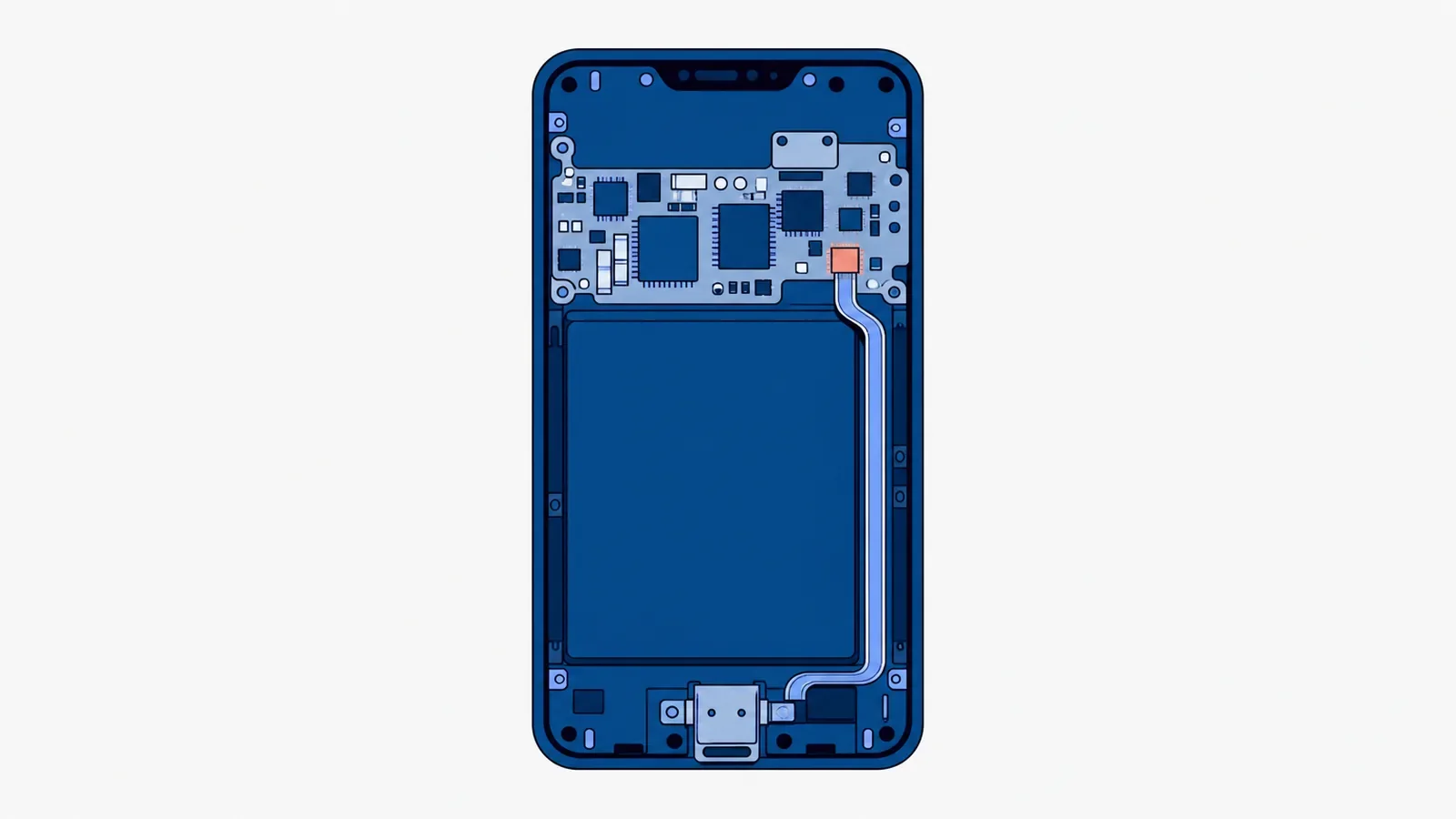

U2 to potoczna nazwa układu na płycie głównej iPhone'a, który obsługuje port ładowania. W serwisach mówi się też Tristar, a w nowszych modelach Hydra, od wewnętrznych nazw układu. Gdy podłączasz kabel, układ rozpoznaje, co jest po drugiej stronie: ładowarka, komputer czy akcesorium, sprawdza, czy kabel jest certyfikowany, i dopiero wtedy przepuszcza prąd do ładowania oraz dane do komputera.

Nazwa U2 pochodzi z oznaczenia tego układu na płycie iPhone'a 5. W kolejnych modelach ma inne oznaczenia (na przykład U4500 w iPhonie 6s, U6300 w iPhonie 8 i X) i inne wersje, ale w serwisach zostało krótkie „U2”. Każdy iPhone ze złączem Lightning ma taki układ, a nowsze modele mają jego następców, więc naprawa dotyczy wyłącznie iPhone'ów.

Objawy uszkodzonego układu U2

• iPhone nie reaguje na ładowarkę, choć kabel i ładowarka działają z innym telefonem,
• fałszywe ładowanie: na ekranie widać ikonę ładowania, ale procent baterii nie rośnie albo nawet spada,
• bateria szybko się rozładowuje, także w nocy, gdy telefon leży nieużywany,
• komputer nie widzi telefonu, choć ładowanie działa (albo odwrotnie),
• komunikat o nieobsługiwanym akcesorium przy każdym kablu,
• telefon rozładował się do zera i nie chce ruszyć na ładowarce,
• iPhone przestał się włączać zaraz po podłączeniu taniej ładowarki, ładowarki samochodowej albo powerbanku.

Zanim pomyślisz o U2: tańsze przyczyny tych samych objawów

Gniazdo zabrudzone kłaczkami często wystarczy wyczyścić: zobacz czyszczenie gniazda ładowania. Jeśli port jest wyrobiony, rozwiązaniem jest wymiana gniazda ładowania, a przy słabej kondycji baterii wymiana baterii. Te objawy pokrywają się z objawami uszkodzonego U2, więc dobry serwis sprawdza wszystkie trzy elementy, zanim weźmie się za płytę.

Co psuje się w układzie U2 i dlaczego

U2 stoi tuż za gniazdem ładowania, więc to on zwykle obrywa, gdy coś pójdzie nie tak. Najczęstsze przyczyny:

• Tanie ładowarki i kable bez certyfikatu. Niestabilne napięcie i skoki prądu z ładowarek bez certyfikatu, ładowarek samochodowych i starych stacji dokujących uszkadzają układ. Apple ostrzega, że niecertyfikowane akcesoria Lightning mogą uszkodzić telefon i powodować problemy z ładowaniem.
• Zwarcie w gnieździe. Wilgoć albo metalowy okruch w porcie potrafi przenieść napięcie tam, gdzie nie powinno trafić.
• Zalanie. Korozja przy złączu taśmy ładowania i wokół układu daje te same objawy. Wtedy naprawa zwykle obejmuje więcej elementów, zobacz naprawę po zalaniu.

Na forach serwisowych najwięcej opisów tej usterki dotyczy iPhone'ów 5s, 6, 6s i 7, ale zdarza się też w iPhone'ach 8, X i nowszych. Uszkodzony U2 potrafi też zewrzeć linię zasilania i to zwykle stąd bierze się bateria, która rozładowuje się w kilka godzin bez używania. Nowa bateria może wtedy na chwilę poprawić sytuację, ale problem wraca.

Jak przebiega naprawa i ile trwa

1. Wykluczenie prostszych przyczyn: inny kabel i ładowarka, kontrola gniazda, taśmy ładowania i baterii.
2. Pomiary: serwis mierzy prąd pobierany z ładowarki (miernik USB), sprawdza reakcję telefonu z odłączoną baterią i szuka zwarć na liniach zasilania. Telefon, który pokazuje ładowanie, a nie pobiera prądu, to typowy sygnał uszkodzonego U2.
3. Wymiana układu: stary U2 jest wylutowywany stacją na gorące powietrze, pola lutownicze czyszczone, a nowy układ z kulkami lutowia (montaż BGA) przylutowywany pod mikroskopem.
4. Testy: ładowanie z kilku ładowarek, połączenie z komputerem, pobór prądu w spoczynku.

Sama wymiana układu na płycie jednowarstwowej (do iPhone'a 8) bywa zrobiona tego samego albo następnego dnia. W iPhone'ach od X płyta jest dwuwarstwowa, co zwykle wydłuża pracę, a telefon po zalaniu to raczej kilka dni. Procesor i pamięć zostają na miejscu, więc dane zwykle zostają w telefonie.

Ile kosztuje naprawa układu U2

Typowy przedział cen z ofert serwisów widzisz na górze strony, a ceny dla poszczególnych iPhone'ów w tabeli pod tekstem. Od czego zależy kwota w Twoim przypadku:

• model: płyta dwuwarstwowa w nowszych iPhone'ach oznacza więcej pracy,
• zakres: czasem razem z U2 trzeba wymienić gniazdo, baterię albo elementy wokół układu,
• zalanie: korozja zwykle nie kończy się na jednym układzie,
• diagnoza: czy jest płatna osobno i czy wlicza się w naprawę.

Czy naprawa się opłaca

W iPhone'ach od 8 i X wzwyż wymiana U2 zwykle się broni: telefon, który się nie ładuje, jest praktycznie bez wartości, a po naprawie działa jak wcześniej. W najstarszych modelach, takich jak iPhone 6 czy 6s, porównaj koszt z ceną sprawnego egzemplarza z drugiej ręki. Jeśli serwis znajdzie więcej usterek na płycie, zobacz artykuł o naprawie płyty głównej.

Po naprawie ładuj telefon oryginalną ładowarką albo certyfikowaną (MFi), bo ta sama tania ładowarka może uszkodzić nowy układ.

Czy można wymienić U2 samemu

Nie. To lutowanie małego układu BGA wśród gęsto upakowanych elementów płyty, które wymaga stacji na gorące powietrze, mikroskopu i doświadczenia. Samodzielnie zrobisz testy z tabeli wyżej: często okazuje się, że winne są kabel, gniazdo albo bateria.
