Uszkodzony port HDMI w konsoli? Wymiana gniazda HDMI w PS4, PS5 i Xboksie: objawy, naprawa i cena

Objawy uszkodzonego gniazda HDMI

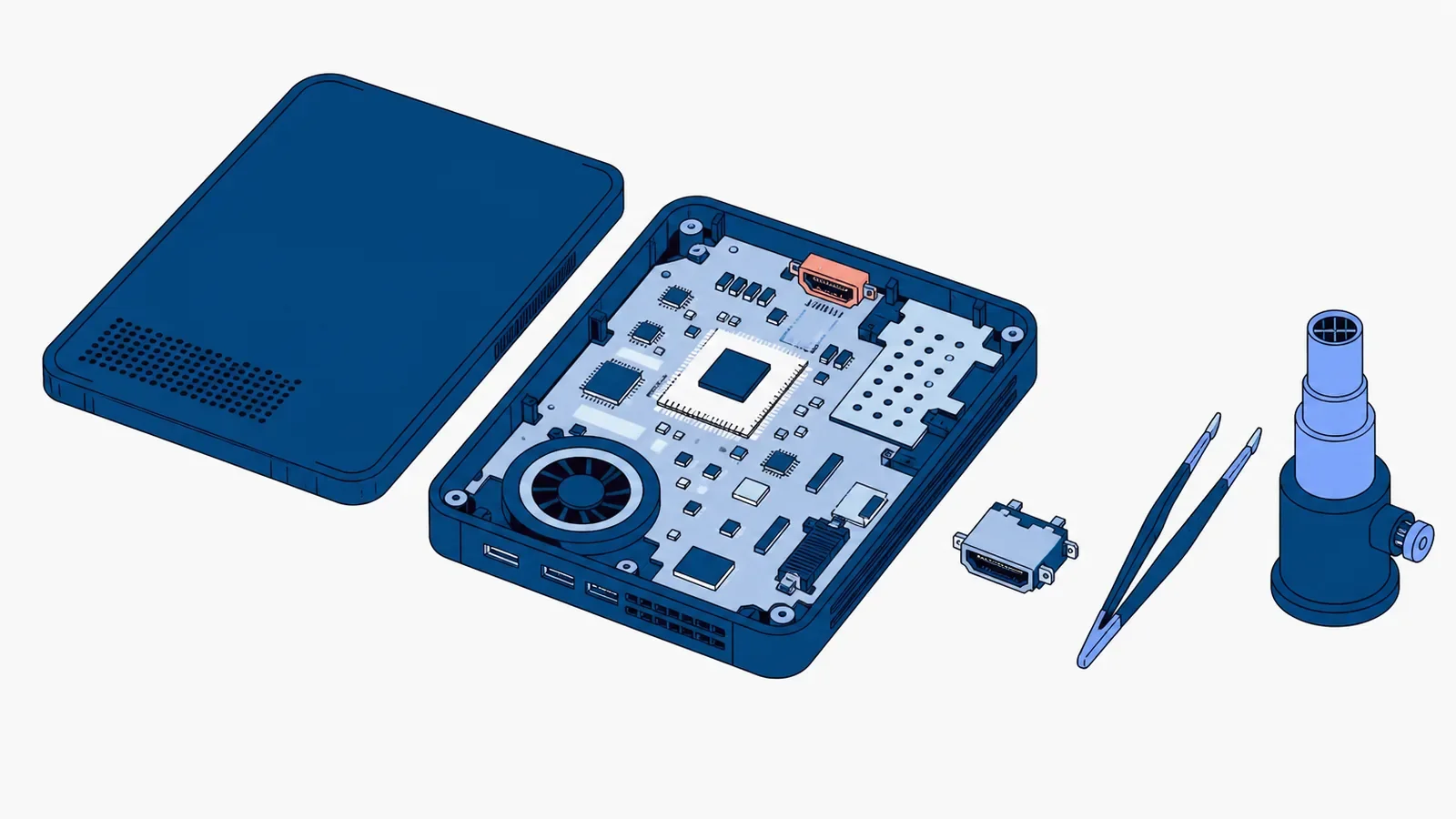

Gniazdo HDMI (port HDMI) to metalowa obudowa z 19 cienkimi stykami, przylutowana do krawędzi płyty głównej. Tak jest w PS4, PS5, Xboksie One, Series i 360: gniazdo nie siedzi na osobnej płytce ani na taśmie, więc jego wymiana zawsze oznacza lutowanie na płycie. Typowe objawy uszkodzonego portu:

• wtyczka wchodzi luźno albo wypada, a obraz znika i wraca, gdy ruszysz kablem,
• obraz jest tylko wtedy, gdy przytrzymasz wtyczkę pod określonym kątem,
• w gnieździe widać wygięte, połamane albo brakujące styki,
• obudowa gniazda jest pęknięta, rozgięta albo wciśnięta do środka konsoli,
• gniazdo rusza się razem z wtyczką albo zostało wyrwane z płyty,
• konsola działa (świeci, wentylator pracuje, pad się łączy), a telewizor pokazuje brak sygnału.

Gniazdo, kabel czy coś innego

Ostatni objaw nie zawsze oznacza gniazdo. Zanim oddasz konsolę, przejdź przez tabelę:

Jeśli konsola w ogóle się nie uruchamia albo gaśnie po chwili, gniazdo HDMI nie jest winne: to sprawa zasilania albo naprawy płyty głównej.

Dlaczego gniazdo HDMI się psuje

Gniazdo trzyma się płyty lutem na 19 małych polach i kilku nóżkach obudowy. Kabel HDMI jest gruby i sztywny, więc działa na gniazdo jak dźwignia. Najczęstsze przyczyny uszkodzenia:

• konsola przesuwana albo obracana z podpiętym kablem, spadająca ze stojaka, ściągnięta z półki za kabel,
• kabel napięty za szafką albo szarpnięty, na przykład przez potknięcie się o niego,
• wtyczka wkładana pod kątem albo odwrotnie, na siłę, co wygina styki w środku gniazda,
• częste przepinanie konsoli między telewizorami.

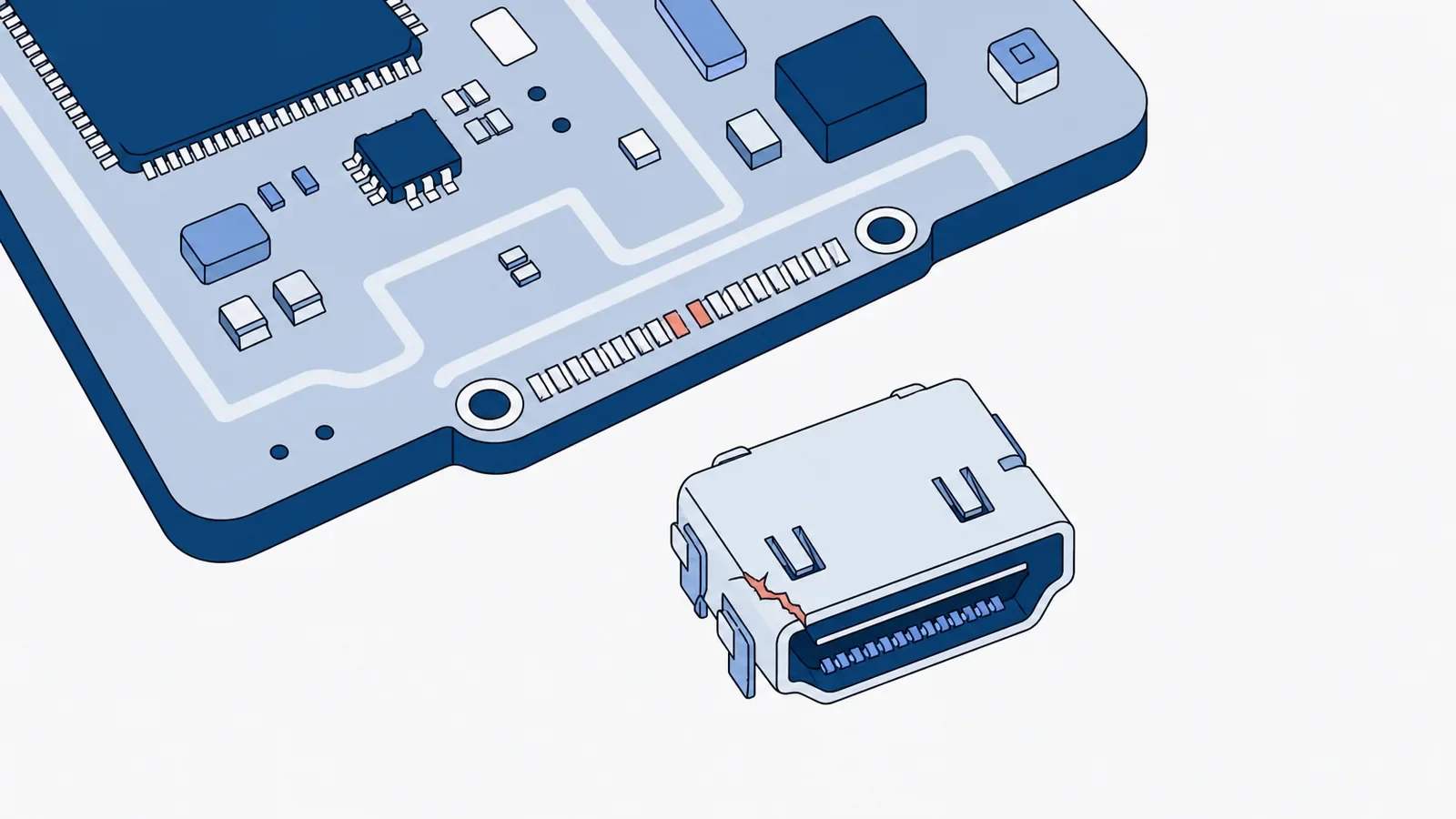

Przy lekkim uderzeniu pękają tylko luty i obraz zaczyna migać. Przy mocniejszym gniazdo odrywa się od płyty razem z polami lutowniczymi, a czasem z kawałkiem ścieżki. Wtedy sama wymiana gniazda nie wystarczy: serwis musi najpierw odbudować pola i połączenia.

Gniazdo w PS5 i Xboksie Series a w PS4

Gniazdo HDMI 2.1 w PS5 i Xboksie Series ma ten sam kształt i te same 19 styków co HDMI w PS4, dlatego pasuje do niego każdy kabel. HDMI 2.1 różni się przepustowością (4K przy 120 Hz), a nie wtyczką. Zamiennik gniazda dobiera się jednak do konkretnej konsoli, bo różni się sposobem mocowania i rozstawem nóżek. Nawet pierwsza wersja PS4 ma inne gniazdo niż PS4 Slim i Pro, a części do PS5 i do Xboksa Series sprzedawane są osobno.

Jak przebiega wymiana gniazda HDMI i ile trwa

1. Oględziny i pomiary: styki, luty i pola pod mikroskopem, a miernikiem napięcie 5 V i zwarcia na liniach sygnału.
2. Demontaż: konsola jest rozbierana aż do płyty głównej. Fabryczny lut jest bezołowiowy, a płyta duża i odprowadza ciepło, więc płytę podgrzewa się od spodu, a gniazdo stacją na gorące powietrze. Często dodaje się stop o niższej temperaturze topnienia, żeby stare gniazdo zeszło bez szarpania.
3. Czyszczenie: cynę odsysa się z pól i otworów, a płytę myje z topnika.
4. Odbudowa: jeśli pola albo ścieżki zostały zerwane, serwis odtwarza je cienkim drutem i lakierem utwardzanym światłem UV.
5. Lutowanie nowego gniazda i kontrola każdego styku pod mikroskopem.
6. Testy obrazu i dźwięku w różnych rozdzielczościach, a w PS5 i Xboksie Series także w 4K przy 120 Hz.

Prosta wymiana to kilka godzin pracy, więc konsola bywa gotowa tego samego albo następnego dnia. Z odbudową pól, czekaniem na część albo większą kolejką w serwisie licz się z kilkoma dniami. Wymiana gniazda nie dotyka dysku, gry i zapisy zostają. Skoro konsola i tak jest rozkręcona, warto przy okazji zamówić czyszczenie i wymianę pasty termoprzewodzącej.

Gdy po wymianie gniazda dalej nie ma obrazu

Wyrwane albo zgniecione gniazdo potrafi zewrzeć styk zasilania 5 V z liniami sygnału i uszkodzić przy okazji układ HDMI, który leży tuż za gniazdem. Ten sam skutek ma przepięcie z kabla. Wtedy potrzebna jest jeszcze wymiana retimera HDMI. Dobry serwis mierzy układ jeszcze przed wymianą gniazda.

Od czego zależy cena wymiany gniazda HDMI

Typowy przedział cen z ofert serwisów widzisz na górze strony, a ceny dla popularnych konsol PlayStation i Xbox w tabeli pod tekstem. W Twoim przypadku kwota zależy od tego:

• jaka to konsola: płyty PS5 i Xboksa Series są większe i trudniej je podgrzać niż płytę starszej konsoli,
• czy gniazdo było tylko luźne, czy wyrwane z polami lutowniczymi, które trzeba odbudować,
• czy oprócz gniazda uszkodzone są filtry albo układ HDMI,
• czy diagnoza jest płatna osobno i czy wlicza się w naprawę.

Gniazda HDMI w telewizorach i laptopach też wymienia się lutowaniem na płycie, ale to inne naprawy niż w konsoli.

Czy wymiana się opłaca

W PS5, Xboksie Series, PS4 i Xboksie One zwykle tak: gniazdo jest tanią częścią, a reszta konsoli zwykle działa. W Xboksie 360 porównaj koszt naprawy z ceną używanej konsoli w dobrym stanie. Pierwsze wersje Xboksa 360 z 2005 roku w ogóle nie miały gniazda HDMI, tylko złącze AV; HDMI pojawiło się w 2007 roku.

Czy można wymienić gniazdo HDMI samemu

Bez stacji na gorące powietrze, podgrzewacza płyty i mikroskopu nie. Grzanie samą lutownicą albo podważanie gniazda kończy się zwykle zerwanymi polami i droższą naprawą. Nie prostuj też styków w gnieździe igłą ani spinaczem: łatwo je ułamać albo zewrzeć. Samemu sprawdź inny kabel, inne wejście telewizora i gniazdo HDMI OUT w Xboksie One, a uszkodzone gniazdo zostaw serwisowi.
